如何判斷平流、豎流、斜管填料沉淀池？
發布時間：2019-06-23 瀏覽
375次 文章來源本站

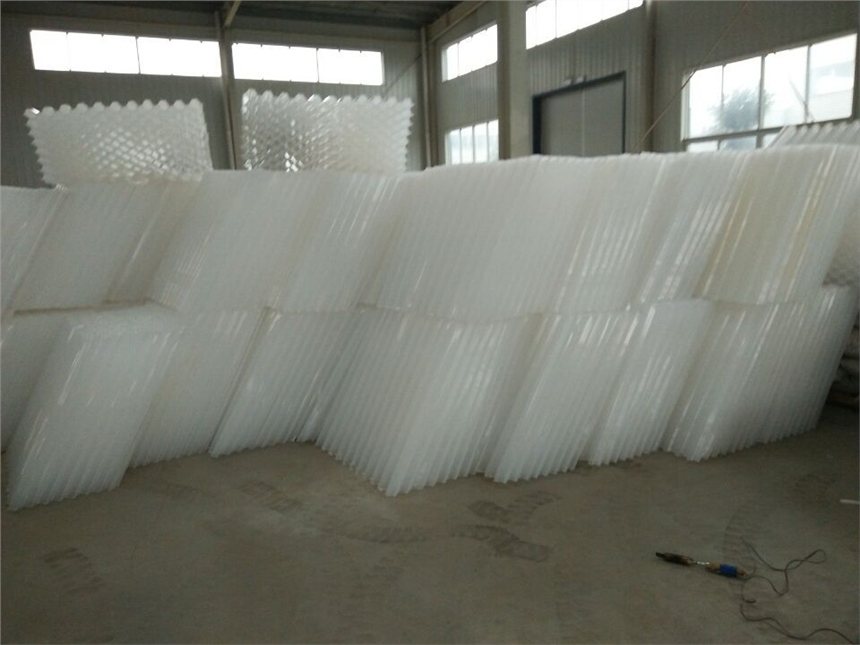

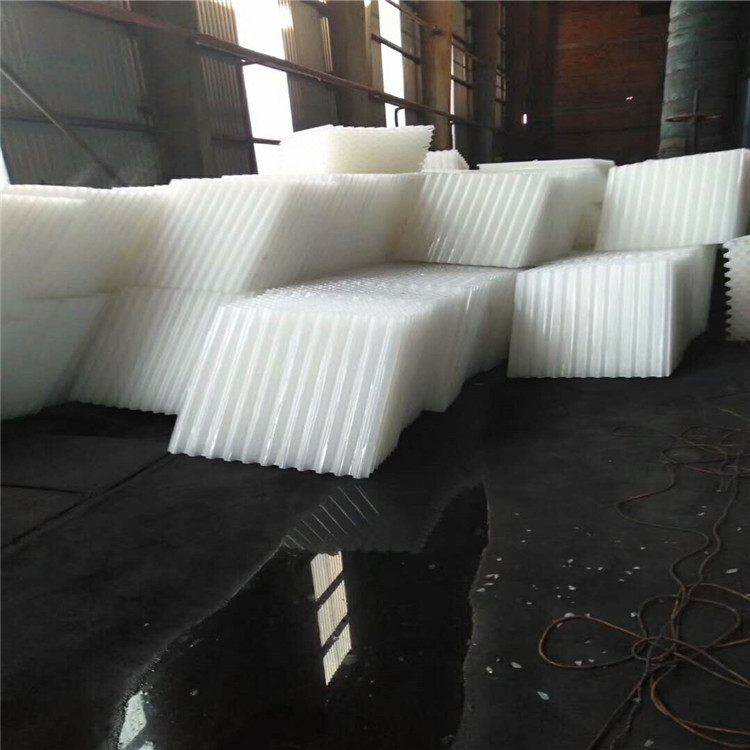

在沉淀池的沉淀區內放置傾角為60°的斜管填料或斜板填料(蜂窩斜管填料管徑約25～40毫米，長為800～1000毫米。 斜板填料間距約100毫米)。因沉淀區分隔為許多區，沉淀面積和沉淀效率顯著增加;同時，沉到管底或板面上的污泥將自動滑離沉淀區，解決了除泥問題。池型分三種：在斜管填料或斜板填料間水與污泥異向流動(水流從下向上)，稱為異向流，應用*廣;水與污泥同向流動(水流從上向下)，稱同向流;水流水平向流過聚丙烯斜板填料間隙，稱為橫向流。沉淀池的進出口布置應使水流均勻分布，沉淀池的進口和出口大多采用堰口和淹沒孔口。圓池的進口常在池中心，而在池周出水。因池周很大，故用鋸齒形堰口，以提高堰口水頭，促使水流均勻。圓池也有池周進水，池中心出水的?；钚晕勰喾ǖ暮蟪恋沓匾蜻M(jìn)池的廢水與活性污泥混合液重于出流廢水，可以把進出口都做在池周上，進口在下，出口在上。
斜管沉淀池是指在沉淀區內設有斜管的沉淀池。在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行管或平行管道(有時可利用蜂窩填料)分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。根據其相互運動方向分為逆(異)向流、同向流和逆向流三種不同分離方式。每?jī)蓧K平行斜板間(或平行管內)相當于一個很淺的沉淀池。其優點是：①利用了層流原理，提高了沉淀池的處理能力;②縮短了顆粒沉降距離，從而縮短了沉淀時間;③增加了沉淀池的沉淀面積，從而提高了處理效率。這種類型沉淀池的過流率可達36m3/(m2.h),比一般沉淀池的處理能力高出7-10倍，是一種新型高效沉淀設備。并已定型用于生產實踐。
平流式沉淀池的池型呈長方行，廢水從池的一端流入，水平方向流過池子，從池的另一端流出。在池的進口處底部設貯泥斗，其它部位池底有坡度，傾向貯泥斗。
輻流沉淀池的池型多呈圓形，小型池子有時亦采用正方形或多角形。池的進口在中央，出口在周圍。水流在池中呈水平方向向四周輻流，泥斗設在池中央，池底向中心傾斜，污泥通常用刮泥(或吸泥)機械排除。
豎流式沉淀池又稱立式沉淀池，是池中沸水豎向流動的沉淀池。池體平面圖形為圓形或方形，水由設在池中心的進水管自上而下進入池內(管中流速應小于30mm/s)，管下設傘形擋板使廢水在池中均勻分布后沿整個過水?dāng)嗝婢徛仙?對于生活污水一般為0.5-0.7mm/s，沉淀時間采用1-1.5h)，懸浮物沉降進入池底錐形沉泥斗中，澄清水從池四周沿周邊溢流堰流出。堰前設擋板及浮渣槽以截留浮渣保證出水水質。池的一邊靠池壁設排泥管(直徑大于200mm)靠靜水壓將泥定期排出的豎流式沉淀池的優點是占地面積小，排泥容易，缺點是深度達，施工困難，造價高。常用于處理水量小于20000m3/d的污水處理廠。
