六角蜂窩斜管沉淀池的主要結構
發布時間：2020-02-22 瀏覽
374次 文章來源本站
蜂窩斜管、斜板式沉淀池的結構與一般沉淀池相同，是由進口、沉淀區、出口與集泥區四個部分組成，只是在沉淀區設置有許多六角蜂窩斜管填料或斜板。
在斜板或蜂窩斜管沉淀池中，按照水流流過斜板的方向，可分為上向流、下向流和平向流三種。水流由下向上通過斜管或斜板，沉淀物由上向下，它們的方向正好相反，這種形式稱作上向流(也稱異向流)。水流向下通過蜂窩斜管或斜板與沉淀物的流向相同，這種形式稱作下向流(也稱同向流)。水流以水平方向流動的方式，稱為平向流(也稱橫向流，僅適用于斜板)。目前，電廠的水處理中多采用上向流，多以蜂窩斜管填料作為組件組成斜管沉淀池。
1.進水區：水流從水平方向進入沉淀池，進水區主要有穿孔墻，縫隙墻和下向流蜂窩斜管填料進水等形式，使水流在池寬方向上布水均勻，其要求和設計布置與平流式沉淀池相同。為了使上向流斜管均勻出水，需要在蜂窩斜管以下保持一定的配水區高度，并使進口斷面處的水流速度不大于0.02-0.05m/s。
2.斜板斜管的傾斜角：斜板與水平方向的夾角稱為傾斜角，傾斜角a越小，截留速度u0越小，沉降效果越好，但為使污泥能自動滑下排泥通暢，a值不能太小，對上向流斜板、斜管沉淀池，a一般不小于55°-60°。對下向流斜板、斜管沉淀池因排泥比較容易，一般不小于30°-40°。

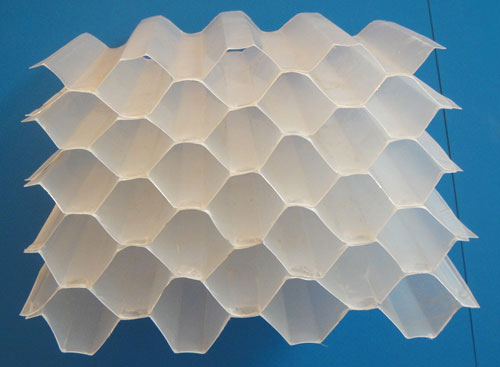

3.斜板斜管的形狀與材質：為了充分利用沉淀池的有限容積，斜板或蜂窩斜管填料都設計成截面為密集形的幾何圖形，其中有正方形、長方形、正六邊形和波紋形等。為了便于安裝，一般將幾個或幾百個斜管組成一個整體，作為一個安裝組件，然后在沉淀區安放幾個或幾十個這樣的組件。
