生產(chǎn)斜管填料主要原料---聚丙烯塑料
發(fā)布時(shí)間：2019-09-01 瀏覽
384次 文章來源本站
生產(chǎn)斜管填料主要原料介紹：Polypropylene，中文名稱：聚丙烯。簡稱：PP，是由丙烯聚合而制得的一種熱塑性樹脂。按甲基排列位置分為等規(guī)聚丙烯是生產(chǎn)斜管填料主要料：
斜管填料成型：對注塑機(jī)的選用沒有特殊要求。由于PP具有高結(jié)晶性。需采用注射壓力較高及可多段控制的電腦注塑機(jī)。鎖模力一般按3800t/m2來確定，注射量20%-85%即可。
干燥處理：如果儲存適當(dāng)則不需要干燥處理。
熔化溫度：PP的熔點(diǎn)為160-175℃，分解溫度為350℃，但在注射加工時(shí)溫度設(shè)定不能超過275℃。熔融段溫度*好在240℃。
模具溫度：模具溫度50-90℃，對于尺寸要求較高的用高模溫。型芯溫度比型腔溫度低5℃以上。
注射壓力：采用較高注射壓力（1500-1800bar）和保壓壓力（約為注射壓力的80%）。大概在全行程的95%時(shí)轉(zhuǎn)保壓，用較長的保壓時(shí)間。
注射速度：為減少內(nèi)應(yīng)力及變形，應(yīng)選擇高速注射，但有些等級的PP和模具不適用（出現(xiàn)氣泡、氣紋）。如刻有花紋的表面出現(xiàn)由澆口擴(kuò)散的明暗相間條紋，則要用低速注射和較高模溫。
流道和澆口：流道直徑4-7mm，針形澆口長度1-1.5mm，直徑可小至0.7mm。邊形澆口長度越短越好，約為0.7mm，深度為壁厚的一半，寬度為壁厚的兩倍，并隨模腔內(nèi)的熔流長度逐肯增加。模具必須有良好的排氣性，排氣孔深0.025mm-0.038mm，厚1.5mm，要避免收縮痕，就要用大而圓的注口及圓形流道，加強(qiáng)筋的厚度要?。ɡ缡潜诤竦?0-60%）。均聚PP制造的產(chǎn)品，厚度不能超過3mm，否則會有氣泡（厚壁制品只能用共聚PP）。

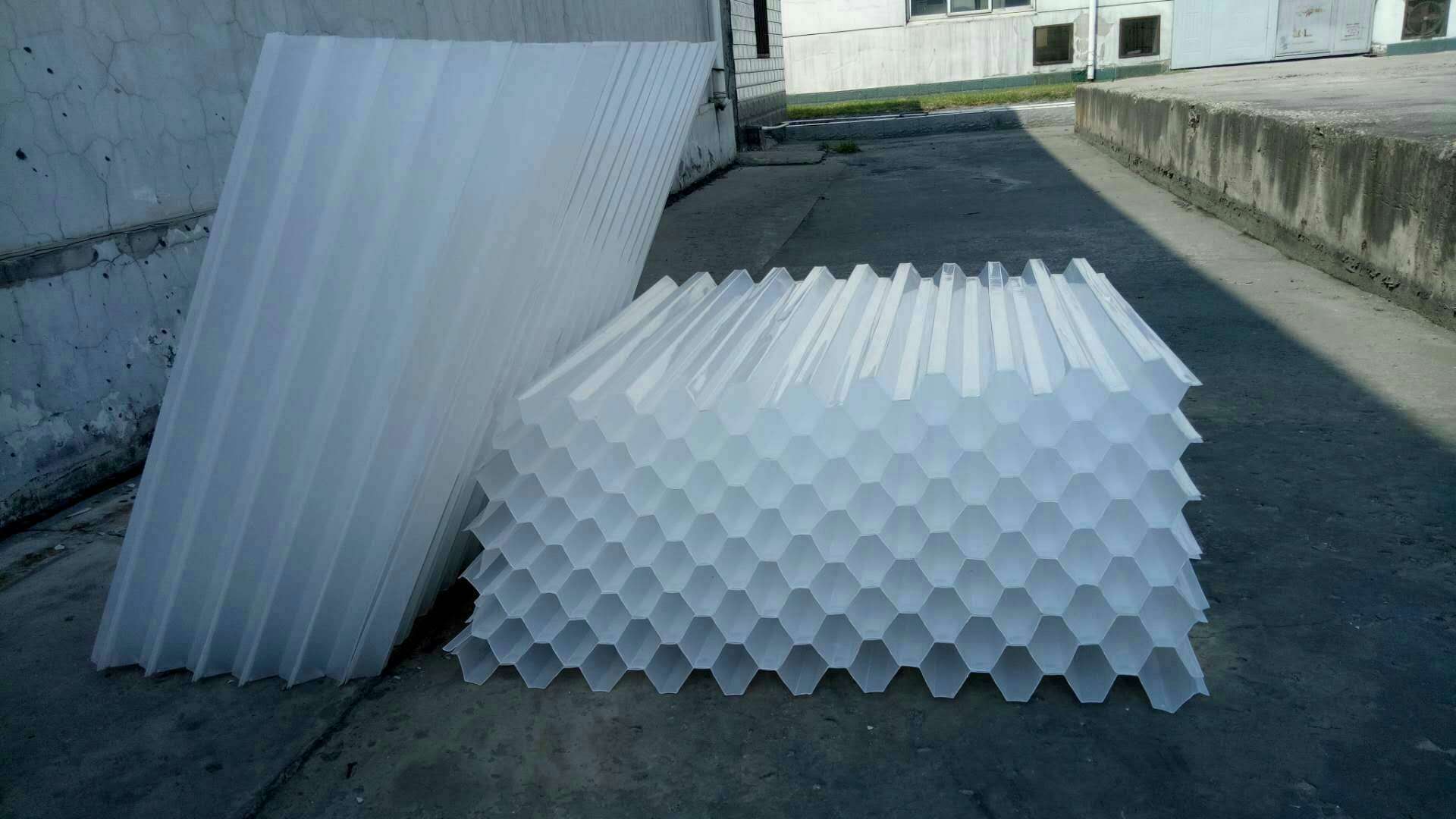

斜管填料主要用于各種沉淀和除砂作用。是近十年來在給排水工程中采用*廣泛而且成為一項(xiàng)水處理裝置。它適用范圍廣，處理效果高，占地面積小等優(yōu)點(diǎn)。適用于進(jìn)水口除砂，一般工業(yè)和生活給水沉淀、污水沉淀、隔油以及尾張濃縮等處理，即適用于新建工程，又適用于現(xiàn)有舊池的改造，均能取得良好的經(jīng)濟(jì)效益。
