斜管斜板式沉淀池池的結構與一般沉淀池池相同，是由進口、沉淀池區、出口與集泥區四個部分組成，只是在沉淀池區設置有許多斜管或斜板。
在斜板斜管沉淀池池中，依照水流流過斜板的方向，可分為上向流、下向流和平向流三種。水流由下向上經過斜管或斜板，沉淀池物由上向下，它們的方向正好相反，這種方法稱作上向流(也稱異向流)。水流向下經過斜管或斜板與沉淀池物的流向相同，這種方法稱作下向流(也稱同向流)。水流以水平方向活動的方法，稱為平向流(也稱橫向流，僅適用于斜板)。現在，電廠的水處理中多采用上向流，多以斜管作為組件組成斜管沉淀池池。
進水區
水流從水平方向進入沉淀池池，進水區主要有穿孔墻，縫隙墻和下向流斜管進水等方法，使水流在池寬方向上布水均勻，其要求和規劃安置與平流式沉淀池池相同。為了使上向流斜管均勻出水，需要在斜管以下保持必定的配水區高度，并使進口斷面處的水流速度不大于0.02-0.05m/s。
斜板斜管的傾斜角
斜板與水平方向的夾角稱為傾斜角，傾斜角a越小，截留速度u0越小，沉降作用越好，但為使污泥能自動滑下排泥曉暢，a值不能太小，對上向流斜板、斜管沉淀池池，a一般不小于55°-60°。對下向流斜板、斜管沉淀池池因排泥比較簡單，一般不小于30°-40°。
斜板斜管的形狀與原料

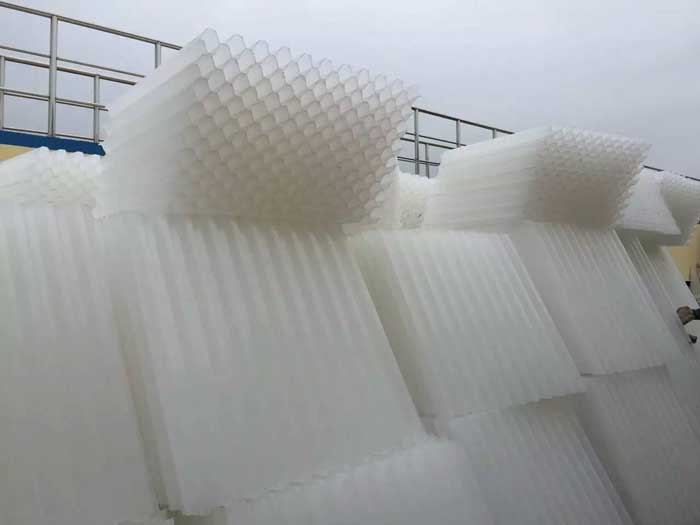

為了充分利用沉淀池池的有限容積，斜板、斜管都規劃成截面為密布形的幾何圖形，其中有正方形、長方形、正六邊形和波紋形等。為了便于裝置，一般將幾個或幾百個斜管組成一個全體，作為一個裝置組件，然后在沉淀池區安放幾個或幾十個這樣的組件。

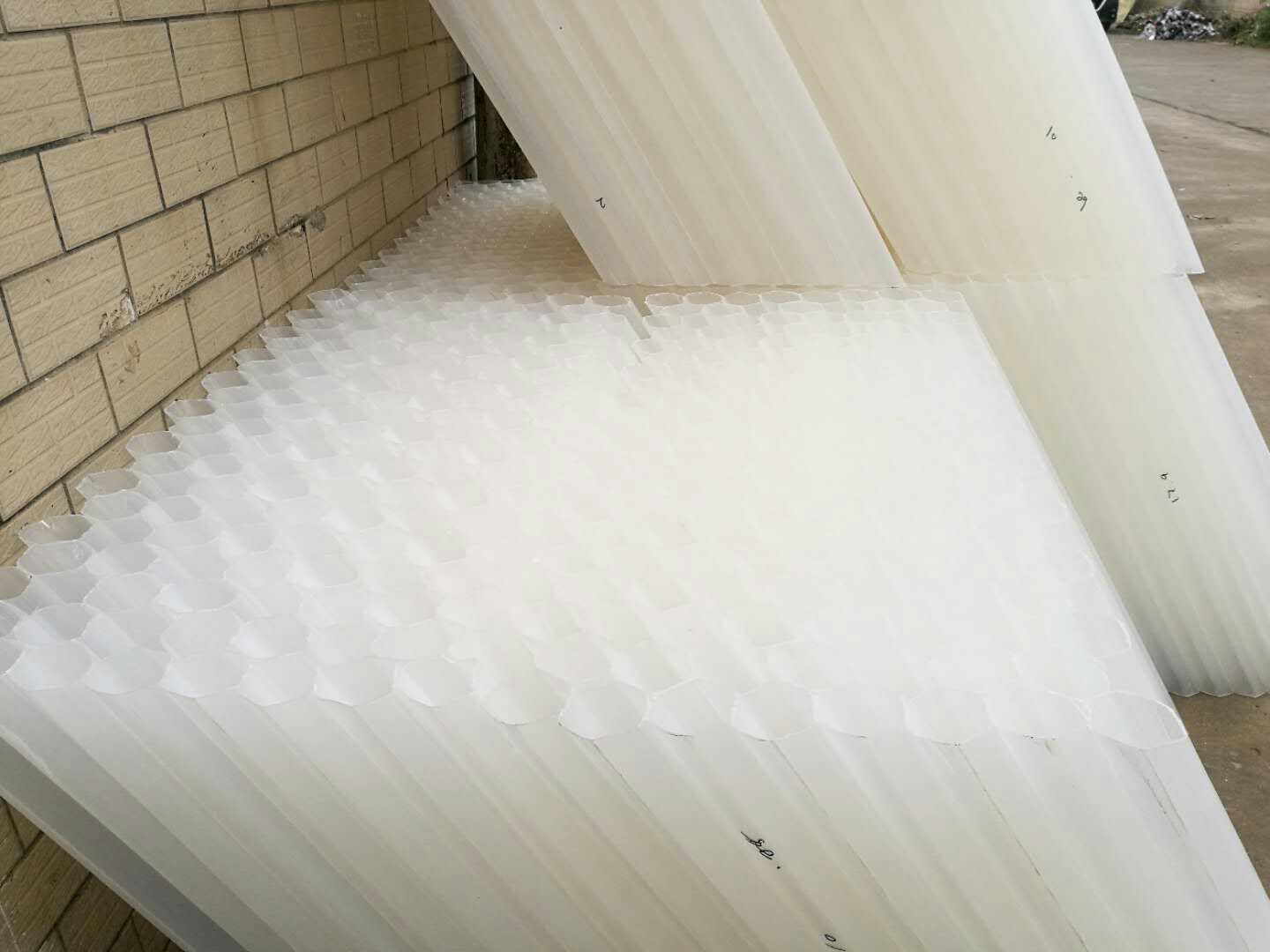

斜板斜管的資料要求輕質、堅牢、**、價廉?，F(xiàn)在運用較多的有紙質蜂窩、薄塑料板等。蜂窩斜管能夠用浸漬紙制成，并用酚醛樹脂固化定形，一般做成正六邊形，內切圓直徑為25mm。塑料板一般用厚0.4mm的硬聚氯乙烯板熱壓成形。
斜板的長度與距離
斜板斜管的長度越長，沉降功率越高。但斜板斜管過長，制作和裝置都比較困難，并且長度添加到必定程度后，再添加長度對沉降功率的提高卻是有限的。假如長度過短，進口過渡段(進口過渡段指水流由斜管進口端的紊流過渡到層流的區段)長度所占的份額添加，有用沉降區的長度相應削減，斜管過渡段的長度大約為100-200mm。
根據經歷，上向流斜板長度一般為0.8-1.0m，不宜小于0.5m，下向流為2.5m左右。在截面速度不變的情況下，斜板距離或管徑越小，管內流速越大，外表負荷也就越高，因而池體體積能夠相應削減，但斜板距離或管徑過小，加工困難，并且易于阻塞。現在在給水處理中采用的上向流沉淀池池，斜板距離或管徑大致為50-150mm，下向流斜板沉淀池池的斜板距離為35mm。
